Low-Power High Gain GPS&GLONASS Module

        Low-Power high gain GPS & GLONASS Module supports two full duplex serial channels UART.

All serial connections are at 3V CMOS logic levels, if need different voltage levels, use appropriate level shifters. The baud rate of both serial ports are fully programmable, the data format is however fixed: X, N, 8, 1, i.e. X baud rate, no parity, eight data bits and one stop bit, no other data formats are supported, LSB is sent first. The modules default baud rate is set up 9600bps, however, the user can change the default baud rate to any value from 4800 bps to 115k bps. UART port can be used for firmware upgrade, NMEA output and ublox proprietary commands input.

  Features

n        Build on high performance, low-power u-blox UBX-M8030-KT chip set

n        Ultra high sensitivity: -167dBm

n        Extremely fast TTFF at low signal level

          Built in high gain LNA

   Low power consumption:Max 40mA / 3.3V

   NMEA-0183 compliant protocol or custom protocol

          Operating voltage: 3.0V-5.0V

          Operating temperature range:-40 to 85℃

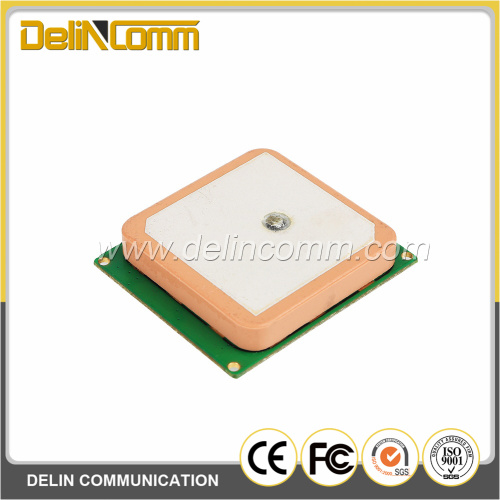

          Patch Antenna Size: 25mmx25mmx4mm

          Small form factor: 30x26x8.0mm

n        Communication type: UART/TTL

n        RoHS compliant (Lead-free)

1.1    Key Features

  Parameter                                                      Specification

  Power Supply                                                 Supply voltage: 3.0V~5.0V Typical: 3.3V

  Power Consumption                                        Acquisition: 40mA /VCC=VBAT=3.3V
                                                                         Tracking: 35mA /VCC=VBAT=3.3V
                                                                         Backup: 20uA /VBAT=3.3V

  Receiver Type                                                Code 72 search channels ,22 synchronous tracking channels

                                                                         GPS&QZSS L1 1575.42MHz C/A , Beidou B1 1561.098MHz,
                                                                         GALILEO E1B/C1, GLONASS L1OF 1602MHz,
                                                                         SBAS: WAAS, EGNOS, MSAS, GAGAN
  Sensitivity                                                       Tracking: -167dBm
                                                                         Re-acquisition: -156dBm
                                                                         Acquisition: -146dBm
  TTFF (Autonomous)                                       Cold start: 35s typ @-130dBm
                                                                         Warm start: 30s typ @-130dBm
                                                                         Hot start: 1s typ @-130dBm
  Horizontal Position Accuracy (Autonomous)   <2.5m CEP @-130 dBm
  Max Update Rate                                             Up to 10Hz, 1Hz by fault
  Accuracy of 1PPS Signal                                  not enabled
  Acceleration Accuracy                                     Without aid: 0.1m/s²
