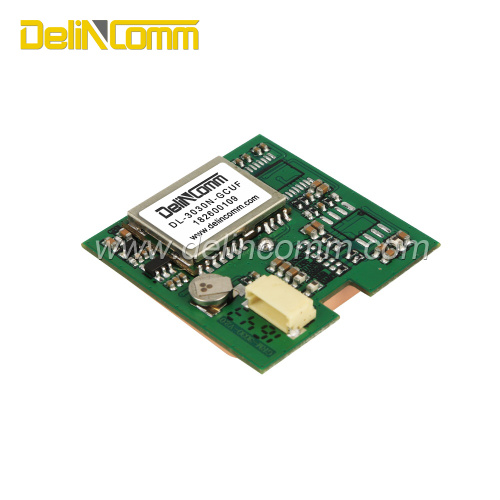

GNSS Antenna Module with ublox 7

        The GNSS Antenna Module with  ublox 7 is a family of stand alone GPS receivers featuring the high performance u-blox 7 positioning engine.

These flexible and cost effective receivers offer numerous connectivity options in miniature 30x30x8.4mm package.Their compact architecture and power and memory options make it modules idea l for battery operated mobile devices with very strict cost and space constraints.

  Applications

  Build on high performance, low-power u-blox UBX-G7020-KT chip set

  Ultra high sensitivity: -165dBm

  Extremely fast TTFF at low signal level

  Built in high gain LNA

  Built in SPI FLASH,Used to save configuration commands

  Low power consumption:Max35mA/3.3V

  NMEA-0183 compliant protocol or custom prot ocol

  Operating voltage: 3.0V--5.0V

  Operating temperature range:-40to85℃

  Patch Antenna Size: 25x25x4mm

  Module Size: 30x30x8.4mm

  Communication type: UART/TTL

  Key Features

  Parameter                                                                   Specification

  Power Supply                                                              Supply voltage: 3.0V~5.0V Typical: 3.3V

  Power Consumption                                                     Acquisition: 35mA / VCC=VBAT=3.3V
                                                                                      Tracking: 30mA /VCC=VBAT=3.3V
                                                                                      Backup: 15uA /VBAT=3.3V

  Receiver Type                                                             Code 56 search channels ,22 synchronous tracking channels
                                                                                      GPS&QZSS L1 1575.42MHz C/A ,GLONASS L1OF 1602MHz,
                                                                                      SBAS: WAAS, EGNOS, MSAS, GAGAN

  Sensitivity                                                                    Tracking: -165dBm
                                                                                      Re-acquisition: -156dBm
                                                                                      Acquisition: -146dBm

  TTFF (Autonomous)                                                   Cold start: 35s typ /-130dBm

                                                                                      Warm start: 30s typ /-130dBm

                                                                                      Hot start: 1s typ /-130dBm

  Horizontal Position Accuracy (Autonomous)                <2.5m CEP /-130 dBm
  Max Update Rate                                                         Up to 10Hz,1Hz by fault
  Accuracy of 1PPS Signal                                             not enabled
  Acceleration Accuracy                                                 Without aid: 0.1m/s²

  Dynamic Performance                                                 Maximum altitude: 18,000m
                                                                                      Maximum velocity: 515m/s
                                                                                      Acceleration: 4G

  UART Port                                                                   UART Port: TXD and RXD
                                                                                      Supports baud rate from 4800bps to 115200bps, 9600bps by default
                                                                                      UART port for NMEA and UBX output, binary or ublox proper agreement input
