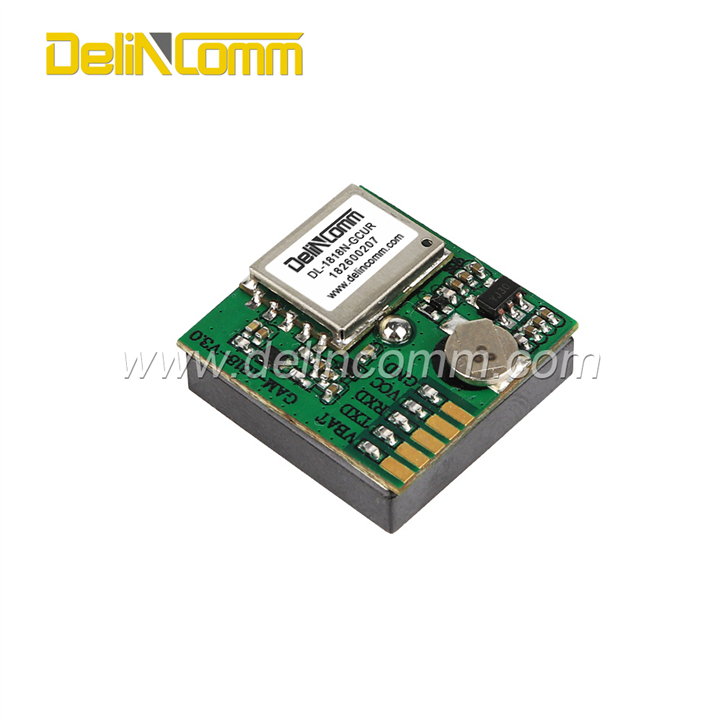

GPS Smart Antenna Module with u-blox UBX-G7020-KT chip

  GPS Smart Antenna Module with u-blox UBX-G7020-KT chip

  GPS antenna module series is a family of stand alone GPS receivers featuring the high performance u-blox 7 positioning engine.

  Features

n       Build on high performance, low-power u-blox UBX-G7020-KT chip set

n       Ultra high sensitivity: -165dBm

n       Extremely fast TTFF at low signal level

n       Built in high gain LNA

n       Low power consumption:Max 25mA/3.3V

n       NMEA-0183 compliant protocol or custom protocol

n       Operating voltage: 2.8V--3.6V

n       Operating temperature range:-40 to 85℃

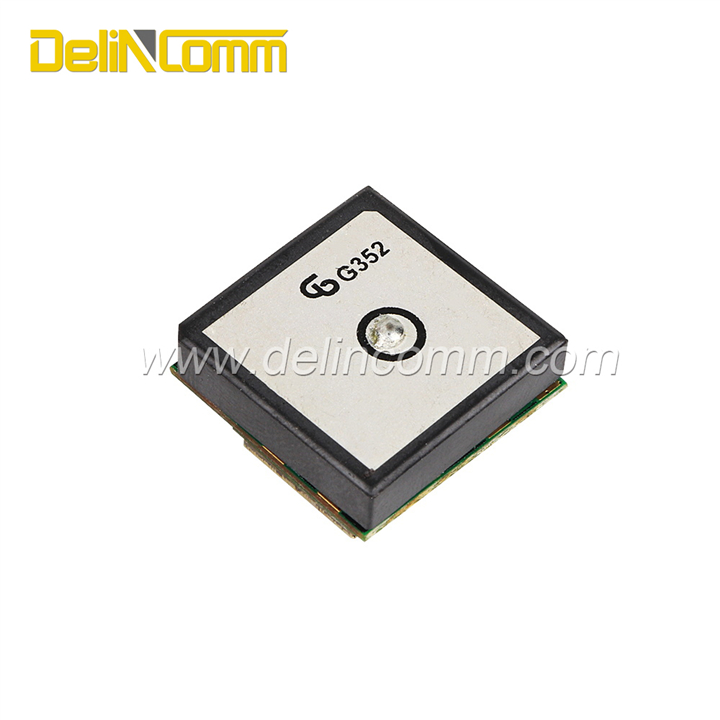

n       Patch Antenna Size: 18mmx18mmx4mm

n       Small form factor: 18.1x18.1x6.4mm

n       Communication type: UART/TTL

n         ROHS compliant (Lead-free)

         Key Features

  Parameter                                                             Specification
  Power Consumption                                              Acquisition: 25mA/VCC=VBAT=3.3V
                                                                               Tracking: 20mA /VCC=VBAT=3.3V

                                                                               Backup: 15uA/VBAT=3.3V
  Receiver Type                                                      Code 56 search channels ,22 synchronous tracking channels

                                                                               GPS&QZSS L1 1575.42MHz C/A ,GLONASS L1OF 1602MHz,

                                                                               SBAS: WAAS, EGNOS, MSAS, GAGAN

  TTFF (EASY enabled)                                             Cold start: 35s typ @-130dBm
                                                                               Warm start: 30s typ @-130dBm
                                                                               Hot start : 1s typ @-130dBm

  TTFF (EASY disabled)                                             Cold start(Autonomous): 35s typ @-130dBm

                                                                               Hot start (Autonomous): 1s typ @-130dBm

  Horizontal Position                                                <2.5m CEP @-130 dBm
  Accuracy (Autonomous)
  Max Update Rate                                                  Up to 10Hz,1Hz by fault
  Accuracy of 1PPS Signal                                      not enabled
  Acceleration Accuracy                                          Without aid: 0.1m/s²
  Dynamic Performance                                          Maximum altitude: 18,000m
                                                                               Maximum velocity: 515m/s
                                                                               Acceleration: 4G
