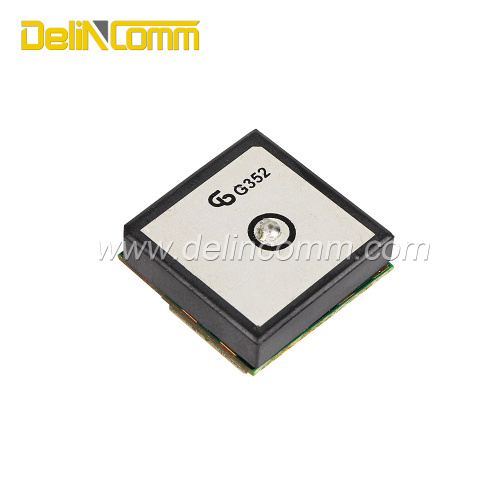

GNSS Module Antenna with UBX-G7020-KT chip

         The GNSS Module Antenna series is a family of stand alone GPS receivers featuring the high performance u-blox 7 positioningengine. These

flexible and cost effective receivers offer numerous connectivity options in miniature 18.1x18.1x6.4mm package.

  Features

n          Build on high performance, low-power u-blox UBX-G7020-KT chip set

n        Ultra high sensitivity: -165dBm

n        Extremely fast TTFF at low signal level

   n  Built in high gain LNA

n         Built in SPI FLASH,Used to save configuration commands

n        Low power consumption:Max35mA/3.3V

n        NMEA-0183 compliant protocol or custom protocol

n        Operating voltage: 2.8V--3.6V

n        Operating temperature range:-40to85℃

n        Patch Antenna Size: 18mmx18mmx4mm

n        Communication type: UART/TTL

n        RoHS compliant (Lead-free)

          Key Features

  Parameter                                             Specification
  Power Consumption                              Acquisition: 35mA/VCC=VBAT=3.3V
                                                               Tracking: 30mA /VCC=VBAT=3.3V

                                                               Backup: 15uA/VBAT=3.3V
  Receiver Type                                      Code 56 search channels ,22 synchronous tracking channels

                                                               GPS&QZSS L1 1575.42MHz C/A ,GLONASS L1OF 1602MHz,

                                                               SBAS: WAAS, EGNOS, MSAS, GAGAN

                                                               Re-acquisition: -156dBm

                                                               Acquisition: -146dBm

  TTFF (EASY enabled)                             Cold start: 35s typ @-130dBm
                                                               Warm start: 30s typ @-130dBm
                                                               Hot start : 1s typ @-130dBm

  TTFF (EASY disabled)                             Cold start(Autonomous): 35s typ @-130dBm

                                                                Hot start (Autonomous): 1s typ @-130dBm

  UART Port                                             UART Port: TXD and RXD
