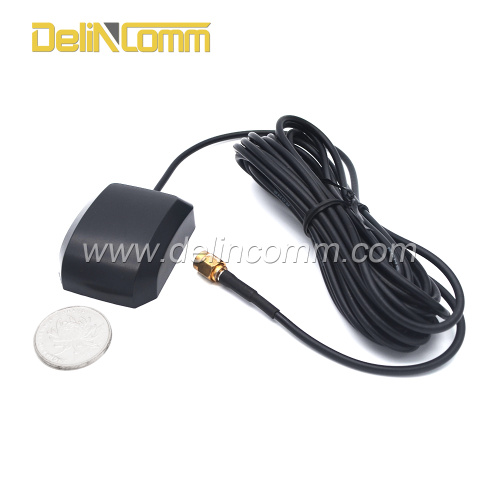

Gnss Module Antenna with M8g140-B

         The DeLin-Gmouse external antenna, is a support of Beidou second-generation (B1)/GPS (L1) dual-mode active receiver antenna. Built-in

 High-performance dual-mode (BD2/GPS) receiver integration module 6512, ceramic antenna body, low-noise amplifier. Using plastic shell,water

proof and moistureproof design. The product is small in size and easy to install.

  Main Antenna Parameters

  Performance                                                                    Index

  Operating Frequency                                                      GPS L1;BD2 B1

  VCC                                                                                 5V

  UART                                                                              2,LVTTL

  Operating Current                                                          85±3mA

  Cold start Time                                                                 ≤38s

  Hot start Time                                                                  ≤1s

  Recapture Time                                                                ≤1s

  Tracking Sensitivity                                                        -160dBm

  Acquisition Sensitivity                                                     -146dBm

  Horizontal Position Accuracy (Autonomous)               ≤5m

  Acceleration Accuracy                                                      0.1m/s

  BPS                                                                                 9600BPS

  1PPS                                                                                Y

  Data Updating Rate                                                         1S

  Operating Temperature                                                   -40~+85℃

  Outgoing Level                                                               RS485

  Pacth antenna characteristic

  Project                                                               Peculiarity                                               Error after environmental test

  Receiving Frequency Range                             1575.42&1561.098±2MHz                       ±2.5

  Center Frequency                                             1568±3MHz                                              ±3.0

  Bandwidth                                                          ≥10MHz

  V.S.W.R                                                             ≤1.5

  GAIN                                                                  3dbi                                                         ±0.5

  DB                                                                      3dB                                                          ±0.2

  Polarization                                                        Right-handed circular polarization            ----

  Characteristic Impedance                                  50Ω                                                          ----

  Temperature Coefficient of Frequency               0±10(ppm/℃)                                           ----

  Size                                                                    25mmx25mmx4mm

  Amplification Characteristic

  Project                                           Peculiarity

  Frequency Domain                       1575.42±2MHZ&1561.098±2MHz

  Boost Gain                                    24±2dB

  V.S.W.R                                         ≤2.0

  Noise Factor                                    ≤2.0

  Direct Voltage                                 3.0V

  DC                                                 ≤10mA
