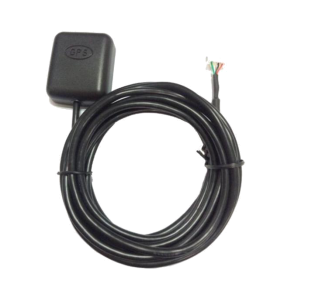

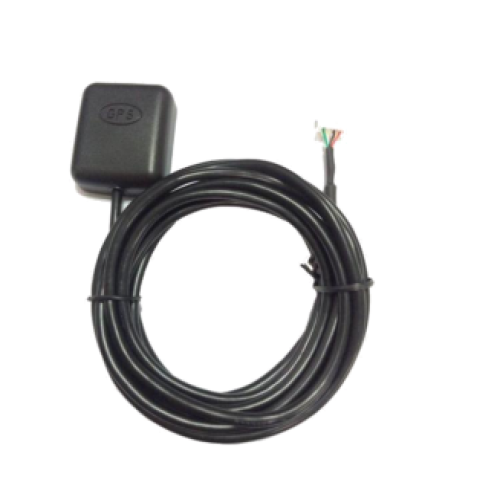

Gnss Module Antenna with Ubx-M8030-Kt Chip

The DL-4538-3M4P5V-GGCU module series is a family of stand alone GNSS receivers featuring t he high performance u-blox M8 positioningengine. These flexible and cost effective receivers offer nu merous connectivity options in aminiature 45x38x13 mm package.Their compact architecture and power and memory options make DL-4538-3M4P5V-GGCU modules ideal for battery operated mobile devices w ith very strict cost and space constraints.

 View Features

   Build on high performance, low-power u-blox UBX-M8030-KT chip set

n  Ultra high sensitivity: -167dBm

n  Extremely fast TTFF at low signal level

n  Built in high gain LNA

n  Low power consumption:Max40mA/3.3V

n  NMEA-0183 compliant protocol

n  Operating voltage: 3.0V--5.0V

n  Operating temperature range:-40to85℃

n  Patch Antenna Size: 25x25x4mm

n  Small form factor: 45x38x13mm

n  Communication type: UART/TTL

n  Wire interface type: XH2.0mm spacing terminal, L=300cm

n  RoHS compliant (Lead-free)


Key Features

Parameter                            Specification

Power Supply                      Supply voltage:  3.0V~5.0V Typical: 3.3V

Power Consumption             Acquisition: 40mA /VCC=VBAT=5.0V

                                         Tracking: 35mA /VCC=VBAT=5.0V

                                         Backup: 20uA @VBAT=3.3V

Receiver Type                     Code 72 search channels,22 synchronous tracking channels

                                         GPS&&QZSS L1 1575.42MHz C/A, Beidou B1 1561.098MHz,

                                                GALILEO E1B/C¹, GLONASS L1OF 1602MHz,

                                         SBAS: WAAS, EGNOS, MSAS, GAGAN

Sensitivity                           Tracking: -167dBm

                                         Re-acquisition: -156dBm

                                         Acquisition: -146dBm

TTFF (Autonomous)             Cold start(Autonomous): 35s type :-130dBm

                                         Warm start (Autonomous): 30s type :-130dBm

                                         Hot start (Autonomous): 1s type :-130dBm

Horizontal Position               <2.5m CEP /-130 dBm

Accuracy (Autonomous)

Max Update Rate                Up to 10Hz, 1Hz by fault

Accuracy of 1PPS Signal       not enabled

Acceleration Accuracy          Without aid: 0.1m/s²

Dynamic Performance          Maximum altitude: 18,000m

                                         Maximum velocity: 515m/s

                                        Acceleration: 4G

UART Port                          UART Port: TXD and RXD

                                        Supports baud rate from 4800bps to 115200bps, 9600bps by default

                                        UART port for NMEA and UBX output, binary or ublox proper

                                               Agreement input

 Temperature Range           Normal operation : -40°C ~ +85°C

                                        Storage temperature: -45°C ~ +125°C

Physical Characteristics        Size: 45±0.20 × 38±0.20 ×13±0.50mm

                                        Connecting line specifications:  XH2.0mm spacing terminal, L=300cm

                                           Weight: Approx.30g
