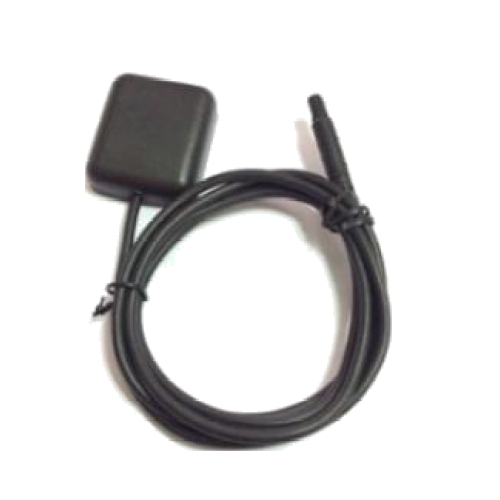

Gnss Module Antenna with 4P

   The DL-4538-1.5MBM5P-GCU module series is a family of stand alone GPS receivers featuring the high performance u-blox 7 positioning engine. These flexible and cost effective

 receivers offer numerous connectivity options in miniature 45x38x13mm package.Their compact architecture and power and memory options make DL-4538-1.5MBM5P-GCU

 modules ideal for battery operated mobile devices with very strict cost and space constraints.

Key Features

Parameter                            Specification

Power Supply                     Supply voltage:  3.0V~5.0V Typical: 3.3V

Power Consumption            Acquisition: 30mA /VCC=VBAT=5.0V

                                       Tracking: 25mA /VCC=VBAT=5.0V

                                        Backup: 15uA @VBAT=3.3V

Receiver Type                    Code 56 search channels, 22 synchronous tracking channels

                                        GPS&&QZSS L1 1575.42MHz C/A , GLONASS L1OF 1602MHz,

                                        SBAS: WAAS, EGNOS, MSAS, GAGAN

Sensitivity                          Tracking: -165dBm

                                        Re-acquisition: -156dBm

                                        Acquisition: -146dBm

TTFF (Autonomous)            Cold start(Autonomous): 35s type :-130dBm

                                        Warm start (Autonomous): 30s type :-130dBm

                                        Hot start (Autonomous): 1s type :-130dBm

Horizontal Position               <2.5m CEP /-130 dBm

Accuracy (Autonomous)

Max Update Rate                Up to 10Hz,1Hz by fault

Accuracy of 1PPS Signal       not enabled

Acceleration Accuracy          Without aid: 0.1m/s²

Dynamic Performance           Maximum altitude: 18,000m

                                        Maximum velocity: 515m/s

                                        Acceleration: 4G

UART Port                          UART Port: TXD and RXD

                                        Supports baud rate from 4800bps to 115200bps, 9600bps by default

                                        UART port for NMEA and UBX output, binary or ublox proper agreement input

Temperature Range             Normal operation : -40°C ~ +85°C

                                        Storage temperature: -45°C ~ +125°C

Physical Characteristics          Size: 45±0.20 × 38±0.20 ×13±0.50mm

                                        Connecting line specifications: 4-pin BM , L=150cm
                                        Weight: Approx.20g
