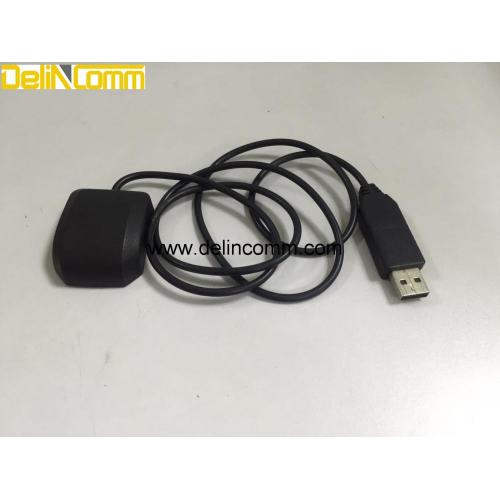

Gnss Module Antenna with USB Male Head

        The DL-4538-3MU5V-GGCU module series is a family of stand alone GNSS receivers featuring t he high performance u-blox M8 positioning engine.

These flexible and cost effective receivers offer numerous connectivity options in aminiature 45x38x13mm package.Their compact architecture and power

and memory options make GGM-4538-UB8FUSB300 modules ideal for battery operated mobile devices with very strict cost and space constraints.

        The 72-channel u-blox M8 positioning engine boasts a Time-To-First-Fix (TTFF) of under 1 second. The dedicated acquisition engine,with over

1 million correlator capable of massive parallel time/frequency space searches, enabling it to find satellites instantly. Innovative design and technology

suppresses jamming sources and mitigates multipath effects,giving DL-4538-3MU5V-GGCU GNSS receivers excellent navigation performance even in

the most challenging environments.

  Features

  Key Features

  Parameter                                         Specification

  Power Supply                                    Supply voltage:  3.3V~5.5V Typical: 3.3V

  Power Consumption                          Acquisition: 45mA /VCC=VBAT=5.0V

                                                            Tracking: 40mA /VCC=VBAT=5.0V

  Receiver Type                                   Code 72 search channels, 22 synchronous tracking channels

                                                            GPS&&QZSS L1 1575.42MHz C/A , Beidou B1 1561.098MHz

                                                            GALILEO E1B/C1, GLONASS L1OF 1602MHz,

                                                            SBAS: WAAS, EGNOS, MSAS, GAGAN

  Sensitivity                                          Tracking: -167dBm

                                                            Re-acquisition: -156dBm

                                                            Acquisition: -146dBm

  TTFF (Autonomous)                           Cold start(Autonomous): 35s type :-130dBm

                                                            Warm start (Autonomous): 30s type :-130dBm

                                                            Hot start (Autonomous): 1s type :-130dBm

  Horizontal Position                              <2.5m CEP /-130 dBm

  Accuracy (Autonomous)

  Max Update Rate                               Up to 10Hz,1Hz by fault

  Accuracy of 1PPS Signal                     not enabled

  Acceleration Accuracy                       Without aid: 0.1m/s²

  Dynamic Performance                       Maximum altitude: 18,000m

                                                            Maximum velocity: 515m/s

                                                            Acceleration: 4G

  UART Port                                         UART Port: TXD and RXD

                                                            Supports baud rate from 4800bps to 115200bps, 9600bps by default

                                                            UART port for NMEA and UBX output, binary or ublox proper agreement input

  Temperature Range                           Normal operation : -40°C ~ +85°C

                                                           Storage temperature: -45°C ~ +125°C

  Physical Characteristics                   Size: 45±0.20 × 38±0.20 ×13±0.50mm

                                                           Connecting line specifications: USB (type A) male head ,L=300cm

                   Weight: Approx.35g
