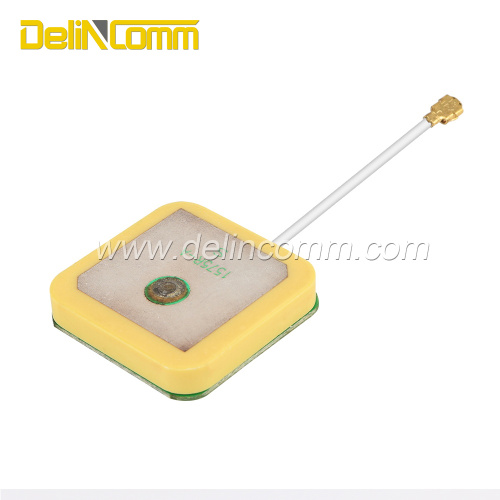

GPS&BD Built-in Ceramic Antenna with IPEX head

        The GPS&BD is an active antenna built from a ceramic antenna, a low noise amplifier and a feed - back cable.

  Characteristics

  1.Low voltage :2.7~3.3V
  2.Low noise coefficient:＜2.0
  3.Gain:20±3dB
 antenna structure

  Size                                         25×25×6.7mm
  Connector                               IPEX head
  Connecting line                       1.13 line
  Weight                                    15 g
  Working temperature              -40℃~80℃
  Operation humidity                  10%~95%
  Storage temperature               -45℃~85℃
  Storage humidity                     10%~95%
  Length of lead                         100mm
 Technical characteristics

  1.Antenna body

  Center frequency                    1575.42&1561.09MHz
  Tape width                               10MHZ
  Gain(Maximum direction)         0dB
  Gain (10 degrees elevation)    -5dB
  Polarization                              Right-handed polarization
  Impedance                               10Ω
  2. Low noise amplifier

  Center frequency                     1575.42&1561.09MHz
  Gain                                         20dB±3dB
  Noise factor                              ≤2.0dB
  Standing-wave ratio                 ≤2.0 dB
  Working voltage                       2.7-3.3V
  Working current                       ≤12mA
  Impedance                               50Ω
