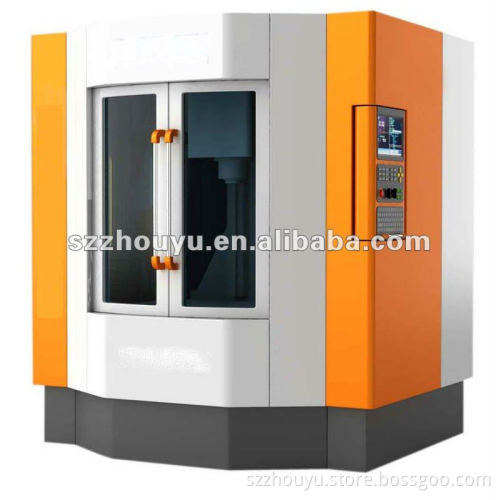

Accuracy cnc milling center TCC10008

NO.

ITEM

Specification

1

Table size L(mm)×W(mm)

800×260

2

T slot QTY /width/interval distance(mm)

5-16-50

3

Maximum load(KG)

150

4

X travel (mm)

420

5

Y travel (mm)

270

6

Z travel (mm)

410

7

Spindle nose to table  (mm)

70-480

8

Spindle center to column (mm)

315

9

Spindle taper

BT30

10

Max. spindle speed  (Rpm)

6000 or 8000

11

Main motor (kW)

2.2

12

Feed motor

X torque(N.M)

4

Y torque(N.M)

5

Ztorque(N.M)

6

Max.install size

XY

Square 110×11diameter φ95

Z

Square 130×130diameterφ110

13

Rapid moving speed (m/min.)

10

14

Cutting speed (mm/min)

1-4000

15

Ball screw (diametermm/pitch )mm

XY

20/5

Z

25/5

16

Linear guide way width( mm)

XY

20

Z

25

17

Accuracy

Positioning accuracy  (mm)

0.016

Repeatability accuracy  (mm)

0.008

18

Tool changer

Funnel type (optional )  BT30

     10 or 8

Tool changing time (s)

Funnel type

8

19

Air pressure Mpa

0.6

20

Machine weight  (kg)

Frame

800

Complete machine

1300

21

Machine overall size :

L(mm)×W(mm)×H(mm)

Frame

830×1000×1800

Complete machine

1900×1400×2100
