3 CH dmx512 dimmer Controller,3 channel dmx512 dimmer 3CH RGB DMX512 decoder     Product Specifications Model number : FC-DMX512-3CH Products name : 3 channel DMX512 decoder   Product Description This DMX decoder adopts advanced computer control chip,can receive the international DMX - 512 standard digital control signals and converted into PWM controller signal to drive the LED.It can be controlled by the DMX Console,and can connected with numbers of DMX Decoder to increase the output power to realize all kinds of changing mode.Besides, this DMX decoder can be used as the synchronous controller to controlled the LED alone,it can realize the synchronous effects.This decoder adopt the digital tube to show the address code,and with 3 buttons to setting,make it more easy to used. Technical Parameters Working temperature: -20-60 °C Supply voltage: DC12~24V Output: 3 channels External dimension:   L165*W68*H40(mm) Packing size: L180×W95×H60(mm) Net weight:320g Gross weight:355g Static power consumption: <1W Output current: each channel 4A Output power:  5V:<60W,  12V:<144W,  24V:<288W  DMX512standard:DMX512/1990   External Dimension                             Interface specifications DMX input/output interface:      Adopt 3-pin-block as DMX signal interface.             DMX input and output interface2:
  Adopt RJ45 as signal interface     Address code and the function setting interface   Supply power and load interface:
 Adopt 6 pin screw as power and load interface     Direction for use DMX address code settings Each DMX common controller occupied 3 DMX addresses, adopt coding switch set address, it is a Binary numerical code switch which is setting DMX original address code from 1 to 9, 1 is the lowest, and 9 is the highest,511 address codes could be setted in all.DMX original address code equal aggregate value of the coding switch value from 1 to 9,dial the coding switch downwards(ON is setted 1),the value of bit can be gotten, on the contrary, the value of bit is 0. DMX signal can be received when coding switch FUN(10)=OFF(ON is setted 0).  1. example 1: Look at the following picture,if you want to set 37 as the address code,you can only dial down the first,the third and the sixth code switch, the aggregate value of coding switch value from 1 to 9 is 32+4+1,that is,the original address code of DMX512 is 37.
  Picture 1  2. example 1: Look at the following picture,if you want to set 328 as the address code,you can only dial down the ninth,the seventh and the fourth code switch, the aggregate value of coding switch value from 1 to 9 is 256+64+8,that is,the original address code of DMX512 is 328.     Picture 2 Other functions direction for use 1. Testing function: The tenth bit of coding switch is “FUN”,that is a built-in function button.FUN=OFF shows the DMX decoder function,DMX signal can be received.  The default coding switch1-9 is off:black Switch1=ON:red Switch2=ON:green Switch3=ON:blue Switch4=ON:yellow Switch5=ON:purple Switch6=ON:cyan Switch7=ON:white Switch8=ON:seven-color jumpy changing(8 steps speed) Switch9=ON:full-color gradual changing(8 steps speed)
    2. The speed chioce of jumpy changing,gradual changing effect When test the function,switch 8=ON shows the seven-color jumpy changing effect,switch 9=ON shows the seven-color gradual changing effect,every effect has 8 steps speed: Off switch from 1 to 7: 0 steps Switch1=ON:1 steps Switch2=ON:2 steps Switch3=ON:3 steps Switch4=ON:4 steps Switch5=ON:5 steps Switch6=ON:6 steps Switch7=ON:7 steps(the greatest speed) There are several switches=ON at the same time, the great value is standard. All dial code switches= ON as the following picture,the state of the decoder shows: to test the functional effects of gradual changing, the speed of change is 7.

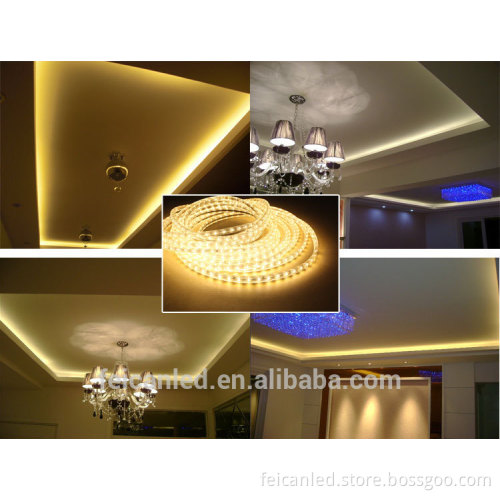

                    Typical applications
