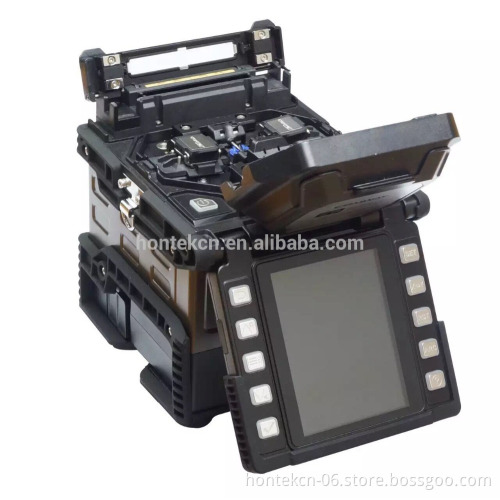

80S splicing machine FSM-60S fusion splicer

PARAMETER

VALUE

Applicable Fibers

Single-mode (G.652 & G.657), Multimode (G.651), DS (G.653),

NZDS (G.655)

Cladding Diameter

80 μm to 150 μm

Coating Diameter

100 μm to 1,000 μm

Fiber Cleave Length

5 to 16 mm

Typical Average Splice Loss

0.02 dB with SM, 0.01 dB with MM, 0.04 dB with DS, 0.04 dB

with NZDS, measured by cut-back method relevant to ITU-T and

IEC standards

Splicing Time

SM FAST mode — 7 seconds; SM AUTO mode — 12 seconds; AUTO mode —

 15 seconds

Arc Calibration Method

Automatic, real-time and by using results of previous splice when in

AUTO mode, manual arc calibration function available

Splicing Modes

100 preset and user programmable modes

Splice Loss Estimate

Based upon dual camera core alignment data

Storage of Splice Result

Last 2,000 results to be stored in the internal memory

Fiber Display

X or Y, or both X and Y simultaneously. Front or rear monitor display

 options with automated image orientation

Magnification

300X for single X or Y view, or 160X for X and Y view

Viewing Method

Dual cameras with 4.73 inch TFT color LCD monitor

Operating Condition

0 to 5,000 m above sea level, 0 to 95%RH and -10 to 50°C respectively

Mechanical Proof Test

1.96 to 2.25N

Tube Heater

Built-in tube heater with 30 heating modes; auto-start function

Tube Heating Time

Typical 14 seconds with FP-03 sleeve, 17 seconds with FP3 (40),

5-16 seconds with - micro sleeves

Protection Sleeve Length

60 mm, 40 mm, micro

Splice/Heat Cycles with Battery

Typical 200 cycles with power save functions activated

Power Supply

Auto voltage selection from 100 to 240 V AC or 10 to 15 V DC

with ADC-18, 14.8 V DC with BTR-09 battery

Terminals

USB 1.1 (USB-B type) for PC communication. Mini-DIN (6-pin) for HJS-02/03 and SH-8 tube heater

Wind Protection

Maximum wind velocity of 15 m/s. (34 mph)

Dimensions

146 W x 159 D x 150 H (mm) / 5.75 W x 6.25 D x 5.9 H (inches)

Weight

2.5 kg (5.5 lbs) with AC adapter ADC-18; 2.7 kg (5.95 lbs) with BTR-
