IEC60068 High Quality Plug Tumbling Barrel Tester/Measuring Machine

Laboratory Equipment IEC60068 Tumbling Barrel Tester,Tumber test barrel

1.Application

The Tumbling Barrel Test simulates repeated falls which may occur to such devices as
connectors or small remotecontrol units which are normally attached to cables during
use.

The Tumbling Barrel Tester is the recommended instrument to perform such a test. A
barrel is turned at a rate of five revolutions per minute resulting in ten falls per minute.
The sample falls from a height of 500mm on to a steel plate that is 3mm thickand
backed by 19mm thick hardwood. The number of falls is set by the user in accordance
to the standard they are meeting. After the tumble barrel procedure,the specimen is
checked visually,mechanically, and electrically as prescribed in the relevant specification.

2.Specification:

Tumbling Barrel Tester is made to the specifications set forth in major international
standards. Tumbling Barrel Tester employs a large clear acrylic access door for easy
viewing and access to the chamber. Models are offered with a standard barrel with a
drop height of 500mm. Barrels of other sizes are available as well for standards such
as IEC 60312 or DIN 60312 where a drop height of 800mm (or 1000mm)is required.

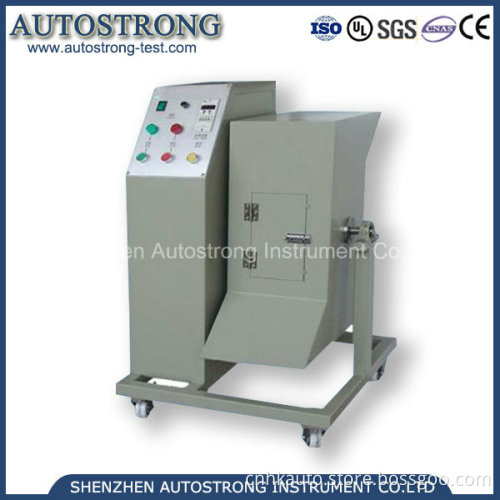

3. PIC :
