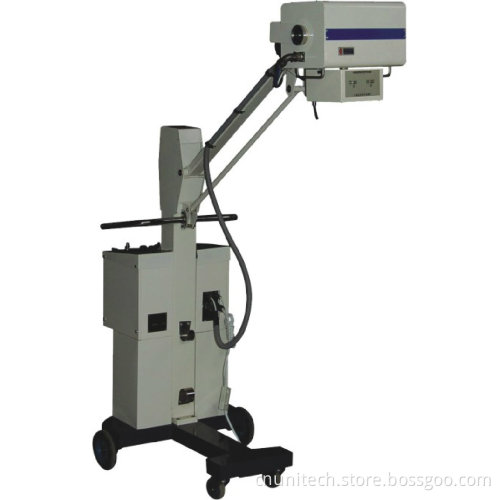

50ma mobile x-ray equipment

 50ma mobile x-ray equipment

General Description:
1. This medical radiography x-ray equipment is a full wave rectification   photographic medical diagnosis machine  whose tube head can take photos.  It is suitable for X ray   photographing in wards  and operation rooms in all hospitals  as well as special hospitals, especially in orthopaedics-wards. It can also used for  X ray photographing in the family sickrooms.

2. Due to its adoption of high voltage silicon stack full-wave rectification technology,  the efficiency  of the X ray tube  used in the machine is heightened.

3. This machine has a kV, mA and s  capacity interlocking  control system, and an  overload indicating so as to prevent the  tube  head of the machine from  damaging  due to the accident operation.

4. Either the wired manual  exposure or the remote control exposure  may be used by the technician at his selection during photographing. In the course  of exposure, there will appear a sound and light indication for the convenience of  patients and technicians.

 5. This machine is equipped with an electric beam limiting device, on which there  is an indicator indicating the ray beam  aiming at the center of the X ray film,  the position  of  the  focus center  of the patient against the center of the X ray film  can thus  be  determined easily with reference to the indication.

 6.This machine is also provided with a tube head cantilever moving up and down.  It is easy to set the tube head of  the machine to required angle  and height  for the convenience of photographing. If it is necessary to move the  whole machine, lower the machine tube head cantilever to its lowest position,  and lock it up for the convenience and safety of machine movement.

7.The total weight of the x-ray equipment  is 90 kg,  and easy to be  moved with  a light handcart  (65 cm in width) through the corridor  in the ward of hospital and  between hospital beds.

Main purpose and features:

1. Used for X ray radiography in wards, especially in orthopaedic wards.
2. Single focus point, high voltage silicon stack full-wave rectification.
3. kV, mA and s capacity interlocking control system, overload indicating system.
4. Wired manual exposure & remote control exposure
5. Sound and light indication during the course of exposure.


Main Technical Data

1. Power requirements

  Voltage:180-240V  Frequency:50Hz; Internal resistance: ≤1Ω  Power capacity: 5k VA ;  Current (Max., instantaneous) <20A

2. Timer: 0.08s to 6.3s, in 20 shifts, electronic type

3. Maximum distance from the focus of the X-ray tube to the ground ≥1820 mm

4. Minimum distance from the focus of the X-ray tube to the ground ≤550 mm

5. The maximum exposure field is 350×350 mm if the distance between the

 focus of the Xray tube and the film is 650 mm, and the maximum exposure

field is 450×450 mm if the distance between the focus and the film 1000 mm.

6. The remote control exposure distance ≥ 6m.

7. X-ray tube focus:2.3×2.3

8. The required pulling force to move the whole machine ≤50N (5kg)

9. Net weight of the unit:90kg
