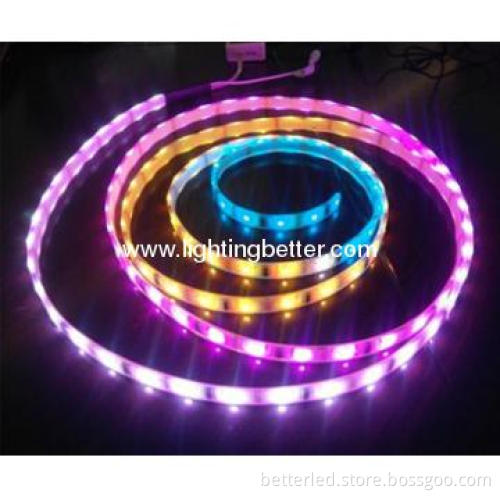

High quality SMD5050 RGB Led Strip with color change,new design

Features:
  1000mm*10mm SMD Light Ribbon(30PCS LED)
  Working Voltage：DC12V
  Working Current：570-600mA
  LED View Angle：120 Degree
  Non Waterproof
  Package:5meters /Reel
  Applications:
  Path &contour marking.
  Legend backlighting.
  Illuminated signs.
  Mood and special light.

Absolute Maximum Rating at TA=25°C

Parameter	Symbol	Absolute Maximum Rating	Unit
Forward Current	IF	600	mA
Power Dissipation	PD	7.2	W
Electrostatic discharge	ESD	800	V
Operating Temperature	Topr	-25~+60	°C
Storage Temperature	Tstg	-40~+80	°C

Electrical／Optical Characteristics at TA=25°C

Part Number	Color	Led Qty	Led  Work Current	Wave Length	Luminous Flux	Packing
BE-FC5050RGB30-B/W10	□Red	30	180-200mA	625-630nm	330-400Lm	5meters/reel
□Blue	180-200Ma	465-470nm
□Green	180-200mA	515-520nm


Notes: Tolerance of measurement of luminous intensity±15%.

Instruction
1、 Connection
5050 LED RGB Non waterproof LED strip Series: There are four wires for the product(Wire Pathway 22AWG; Wire Length 150MM),the black one is connected to the positive section of the RGB controller, the green one is for the green signal of the RGB controller, the red one is for the red signal, the blue one is for the blue signal. See the diagram for better

2、Installation
3M double glue on the back of the product. Rive off the protection paper then install the product to anywhere you need to.
3、 Installation Notice：
1）、Make sure the connection is correct according to the diagram.
2）、Pay attention on the parameters limit on the above form. DO NOT run over the peak value.
3）、Keep the surface of installation clear and level avoid breaking off.
4）、Avoid the crook area is the just the position of LED and other components, in order to protect the product and extend the life span of the product.
5)、Pls keep the product under the antistatic shielding when installation, DO NOT use the sharp tool to touch the product.
