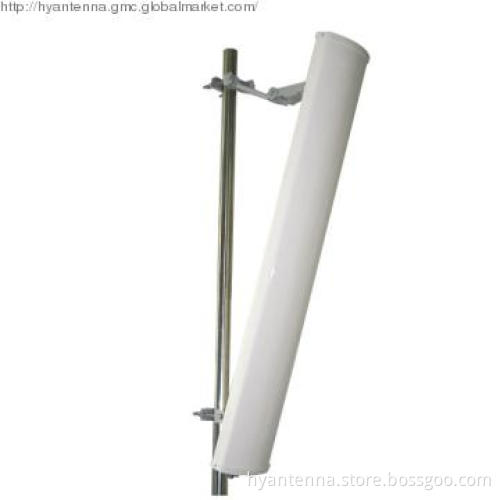

2.4GHz 90?Panel Antenna With N Female Connector

Product Name

2.4GHz 90° Panel Antenna

Model

HYA-2400D90C16

Descriptions

2.4GHz panel antenna is high gain and light weight which is easy to install. And the radiation distance is far and sector covered. It is applied to 2.4GHz WLAN /WIFI system, 2.4GHz ISM frequency and IEEE 802.11b/g.

Electrical Specification

Frequency range-MHz

2400~2500

Bandwidth-MHz

100

Polarization

±45°

Gain-dBi

16×2

VSWR

≤1.5

Horizontal Beam width-°

90

Vertical Beam width-°

7

Isolation between Portes-dB

≥30

Upper Sidelobe Suppression-dB

≥15

Cross Polarization Ratio-dB

≥15

Front-to-back ratio-dB

≥25

Impedance-Ω

50

Maximum Power-W

200

Connector

N Female

Mechanical Specification

Antenna Dimension-mm

940×128×56

Weight-kg

3.3

Pole dimension-mm

Ф35～75

Temperature-℃

-40～＋60

Humidity-﹪

5～95
