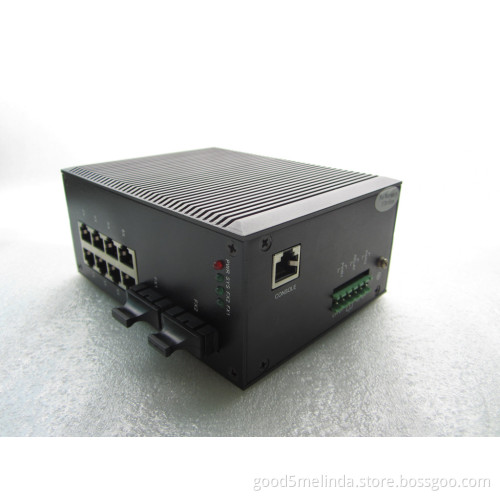

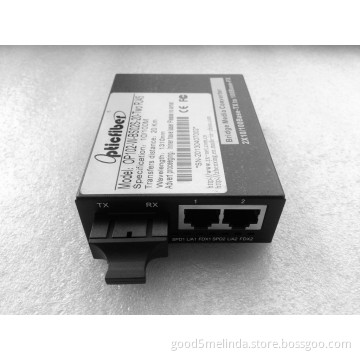

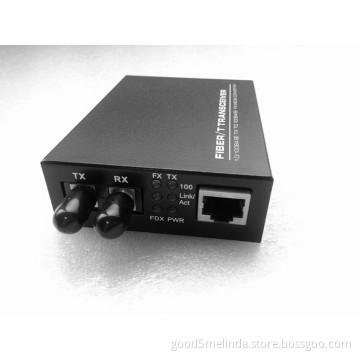

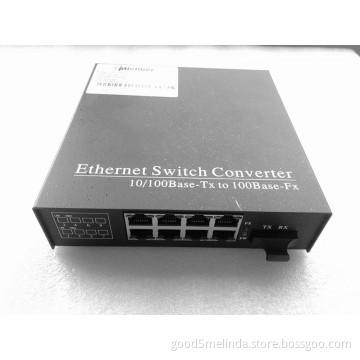

Industrial fiber media converter

Main features

1. In conformity to IEEE 802.3 10 Base-T standard. In conformity to IEEE 802.3u 100 Base-TX, IEEE802.3z, IEEE802.3abstandard.

2. Built in high efficiency SRAM for packet buffer, with 1K-entry look up table and 4-way associative hash algorithm.

3. Half duplex: back pressure flow control

Full duplex: IEEE802.3x flow control

4. Automatic identification of MDI/MDI-X cross line.

5. In conformity to safety code of FCC and 15 CLASS A and CE MARK.

FTechnical parameters:

1. Standard Protocol: IEEE802.3 10 Base-T standard

  IEEE 802.3u 100Base-TX and IEEE802.3z standard

2. Connector: Two UTP RJ-45 connector, two SC/ST connector

3. Operation mode: full duplex mode or half duplex mode

4. Power supply parameter:

  Power line (External): 110-265V AC; Power Adapter 5V 1A DC

5. Environmental temperature: -20℃ - 70 ℃

6. Relative humidity: 5%-90%

8. TP cable: Cat5 UTP cable

9. Transfer fiber:

multi-mode: 50/125, 62.5/125 or 100/140μm

single mode: 8.3/125, 8.7/125, 9/125 or 10/125μm

10 Dimensions:

Power external: 185mm(L)x 112mm(W) x 35mm(H)

FCautions:

1. This product is suitable for indoor application.

2. Put on the dust cover of fiber interface when not used.

3. It is forbidden to stare at the TX fiber-transfer end with naked eyes.

4. Single optical fiber transceiver must be used in pair (See the attachment description in delivery).

FTrouble shooting:

1. Device is not matched. Please select the corresponding network device according to the transfer rate of the product (10Mbps or 100Mbps,) when connected to other network devices (network card, hub, switch).

2. Line loss is excessive during the fiber wiring. Excessive loss in connector plug-in and fiber soldering welding, and excessive intermediate nodes may cause excessive loss rate or abnormal operation.

FVLAN Function:

1. Support VLAN, QoS, IPv4, IPv6
