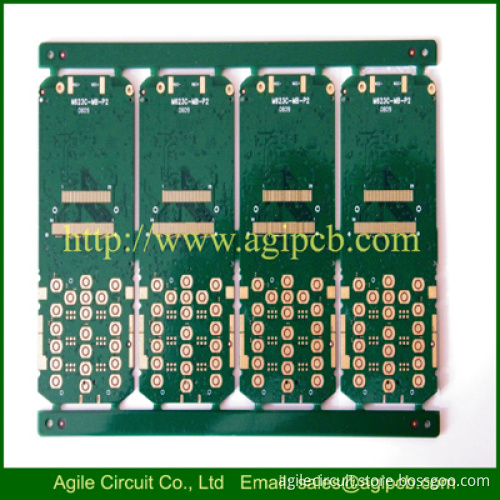

8 Layers Mobile Phone PCB used in Keypad board
Layer Count:8
Surface Finish:Plating Hard Gold,Immersion Gold
Material:FR4
Finished Thickness:1.60mm/0.062mil
Copper Weight(inner Layer):Hoz/18um,1oz/35um,2oz/70um
Copper Weight (out Layer):1oz/35um,2oz/70um,3oz/105um
Soldermask Color:Green,LPI,Mat Green,Blue,Black,Red,White
Silkscreen Color:White,Black,Yellow
Outline Finish:CNC+V-cut
Mini Finished Hole Size:0.3mm/12mil
Line Width/Space:0.125mm/0.125mm,5mil/5mil
Unit/Panel:4
ETEST: 100% Test
Gold Finger:NO
Peelabemask: No
Impendance control: No
Blind/Buried Via: No
Price: 1-25
Layer Count:8
Surface Finish:Plating Hard Gold,Immersion Gold
Material:FR4
Finished Thickness:1.60mm/0.062mil
Copper Weight(inner Layer):Hoz/18um,1oz/35um,2oz/70um
Copper Weight (out Layer):1oz/35um,2oz/70um,3oz/105um
Soldermask Color:Green,LPI,Mat Green,Blue,Black,Red,White
Silkscreen Color:White,Black,Yellow
Outline Finish:CNC+V-cut
Mini Finished Hole Size:0.3mm/12mil
Line Width/Space:0.125mm/0.125mm,5mil/5mil
Unit/Panel:4
ETEST: 100% Test
Gold Finger:NO
Peelabemask: No
Impendance control: No
Blind/Buried Via: No
Price: 1-25
